技术工艺参数及特点
1.1 本注液站适用电池规格： 软包电池， 注液量为 5ml-20ml 的软包电池， 电池外 形尺寸规格为：高度 50-100mm,厚 10 mm，宽 50-120mm。
1.2 采用自动注液， 托架内装电池数量： 1 个。
1.3 单机效率: 约 5PPM。（具体情况根据贵公司实际参数而定）
1.4 注液精度为±0.5%，注液量要求为 0～20kg 可调。
1.5 先开口后注液， 注液后真空进行的静置方式， 效率高， 精度准， 操作方便可 靠。
1.6 注液时真空压力保持在-80KPa 以上。
1.7 抽真空的时间、真空度、注液时间、加压的压力、时间能够设定可调。
1.8 主机外观参考尺寸： 约 800(L)*800(W)*800(H)，重：约 200KG。
1.9 外接设备： 真空源，AC220V 电源 1.5KW.

2.技术方案

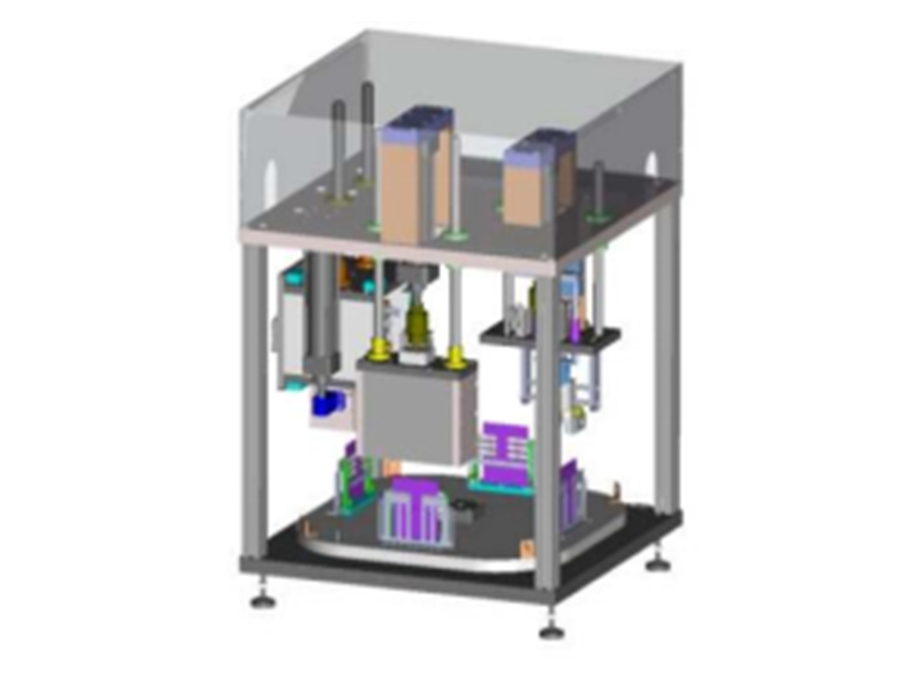

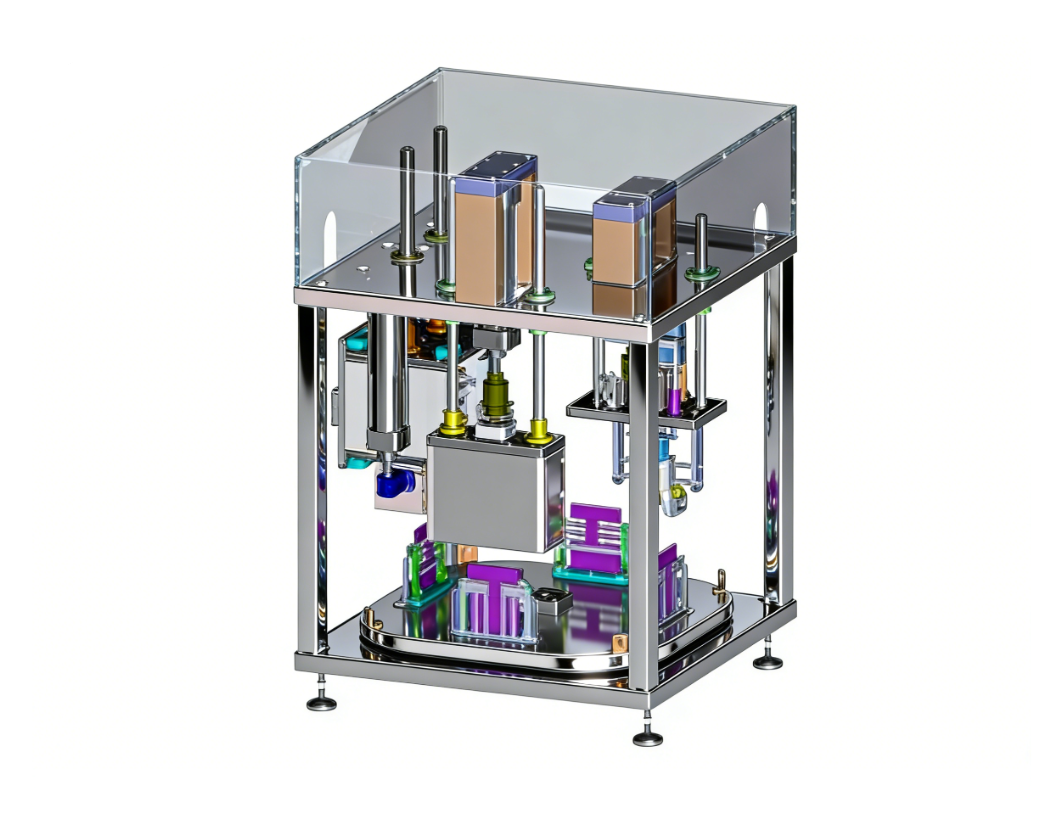

2.1 注液单元如下示意图：

封口系统
	注液系统
		上下料系统
			开机
			静置系统


 2.2 工作过程描述：
  一组 1 个电池， 人工把电池放进注液托架 ；
   放好电芯， 按动开关，手动转盘，自动注液循环开始；
   打开电池包，自动注液，然后系统自动进行静置循环；
  注液完成后，人工移出电池 ；
  人工出货下料。
  操作面板采用触摸屏形式。
备注：抽真空时间、静置时间可根据情况设定；  静置可抽真空静置。
2.3 设备配置：

序号	装置名称	单位	数量	备注
1	注液站	套	1
2	自动注液系统	套	1
3	电动计量泵	台	1
4	真空泵或管道真空（-98KPa 以 上）	台	1	甲方自备

5	静置系统	套	1
9	封口系统	套	1
10	电池定位机构	套	1
11	注液嘴压嘴机构	套	1
12	电解液中转罐	套	1

备注：
1、该设备关键部位均采用不锈钢 304, 等防腐防碱材料，全机耐腐耐碱 极高
2、该设备能耗低，额定功率仅 1.5KW；
3、设备保证能 24 小时开机工作并稳定运行。
2.4设备主要元器件
  气缸和电磁阀, 真空元器件：
  步进电机： 国内知名品牌
  导轨滑块： MISUMI
  PLC:  Mitsubishi
  触摸屏： EVIEW，WEINVIEW
